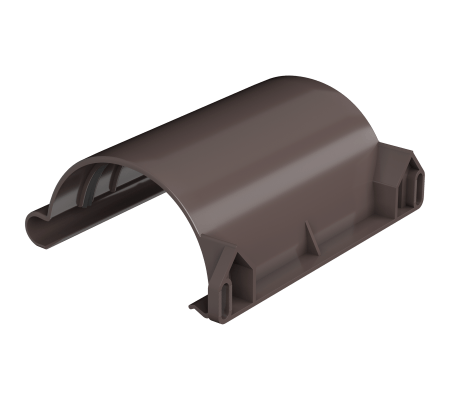

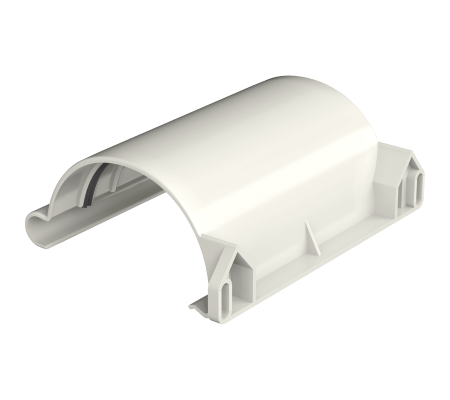

Соединители водосточного желоба ТЕХНОНИКОЛЬ
Соединитель водосточного желоба предназначен для объединения отдельных участков желоба в непрерывную горизонтальную линию водосточной системы. Элемент помогает сохранить правильное взаимное положение желобов, герметичность стыка и возможность температурного перемещения пластиковых деталей.
В интернет-магазине e-stroyka.by можно купить соединитель желоба ТЕХНОНИКОЛЬ в Минске для пластиковых водосточных систем 125/82 и ОПТИМА 120/80. При выборе необходимо учитывать серию водостока и диаметр желоба.
Для чего нужен соединитель желоба
Стандартной длины одного желоба не всегда достаточно для всего карнизного свеса.
Если горизонтальная линия собирается из нескольких отрезков, места их стыков выполняются с помощью штатных соединителей.
Соединитель позволяет:
- объединить два водосточных желоба;
- сохранить их положение на одной линии;
- обеспечить правильную работу стыка;
- учитывать температурное расширение ПВХ;
- сформировать непрерывный канал движения воды к воронке.
Для надёжного монтажа следует использовать соединитель именно той системы, к которой относятся желоба.
Соединитель желоба ТЕХНОНИКОЛЬ 125/82
Пластиковая водосточная система ТЕХНОНИКОЛЬ 125/82 имеет:
- желоб диаметром 125 мм;
- водосточную трубу диаметром 82 мм.
Для соединения прямых участков желоба используется штатный соединитель желоба D125.
При монтаже два желоба устанавливаются в соединитель до специальных обозначенных линий.
По обе стороны соединения предусматриваются дополнительные кронштейны, чтобы нагрузка не передавалась только на сам соединительный элемент.
Соединитель ОПТИМА 120/80
В системе ТЕХНОНИКОЛЬ ОПТИМА 120/80 используются:
- желоб D120 мм;
- водосточная труба D80 мм.
Для неё предусмотрен отдельный соединитель желоба ОПТИМА.
Элемент имеет температурные насечки, которые помогают правильно установить желоб с учётом изменения размеров ПВХ при колебаниях температуры.
Соединитель ОПТИМА также конструктивно предусматривает крепление к лобовой доске.
120 или 125 мм — какой соединитель выбрать
Соединители разных серий не следует считать взаимозаменяемыми.
Для:
ТЕХНОНИКОЛЬ ОПТИМА 120/80 → нужен соединитель желоба D120;
ТЕХНОНИКОЛЬ 125/82 → нужен соединитель желоба D125.
Разница между диаметрами составляет всего 5 мм, но геометрия элементов и соединений различается.
Если требуется отремонтировать уже установленный водосток, сначала необходимо определить его серию.
Соединитель или муфта — в чём разница
Это два совершенно разных элемента водосточной системы.
Соединитель желоба используется в горизонтальной части водостока и объединяет два участка желоба.
Муфта трубы применяется в вертикальной части и соединяет две водосточные трубы.
То есть:
желоб + желоб → соединитель желоба;
труба + труба → муфта трубы.
Такое разграничение особенно важно при подборе комплектующих по каталогу.
Соединитель или угол желоба
Если два желоба продолжают одну прямую линию, используется соединитель.
Если линия водостока должна повернуть вокруг угла здания, применяется угол желоба.
Поэтому:
- прямой стык → соединитель;
- изменение направления → угол;
- окончание линии → заглушка;
- переход к вертикальной трубе → воронка.
Перед заказом комплектующих полезно нарисовать схему всех карнизных участков.
Сколько соединителей нужно
Для одной прямой линии действует простой принцип:
Количество соединителей = количество отрезков желоба − 1.
Например:
2 желоба → 1 соединитель;
3 желоба → 2 соединителя;
4 желоба → 3 соединителя.
Но эта формула применяется только к прямым участкам.
Если между элементами устанавливается угол или воронка, схема соединений меняется и количество необходимо считать по фактической конфигурации водостока.
Пример расчёта
Предположим, карниз имеет длину 9 метров и собирается из трёх желобов по 3 метра.
Получаем:
3 желоба − 1 = 2 соединителя.
Если таких независимых карнизных участков два:
2 × 2 = 4 соединителя.
При наличии углов здания расчёт следует выполнять отдельно для каждого прямого участка.
Дополнительные кронштейны возле соединителя
Соединитель не должен оставаться без дополнительной опоры.
При монтаже водосточной системы ТЕХНОНИКОЛЬ ближайшие кронштейны устанавливаются с каждой стороны соединителя.
Рекомендуемое расстояние от соединительного элемента составляет примерно 100–150 мм.
Это помогает сохранить правильную геометрию желоба и уменьшить нагрузку на стык.
Как соединяются желоба 125/82
При монтаже системы ТЕХНОНИКОЛЬ 125/82 два желоба устанавливаются в соединитель до обозначенных на элементе линий.
Эти метки важны, поскольку пластиковые элементы меняют размеры при изменении температуры.
Не следует устанавливать желоба произвольно глубже предусмотренного положения или создавать жёсткое соединение, мешающее температурному перемещению.
Температурное расширение ПВХ
Пластиковый водосток работает на улице и испытывает значительные сезонные перепады температуры.
Поэтому ПВХ-желоба могут немного изменять линейные размеры.
Соединительные элементы ТЕХНОНИКОЛЬ имеют специальные монтажные ориентиры, позволяющие учитывать эти изменения.
При установке необходимо соблюдать маркировку производителя и не фиксировать желоб способом, который нарушает предусмотренную конструкцией компенсацию температурных деформаций.
Уклон желоба
Соединитель должен сохранять общую линию уклона горизонтального водостока.
Желоб монтируется в направлении водоприёмной воронки с уклоном около 3,5 мм на один погонный метр, или примерно 10 мм на 3 м.
Поэтому перед установкой соединителей и кронштейнов желательно разметить всю линию карниза.
Нужно ли герметизировать соединитель самостоятельно
При монтаже следует использовать штатную конструкцию соединительного элемента и выполнять установку по инструкции конкретной водосточной системы.
Не следует самостоятельно изменять конструкцию стыка, сверлить желоба или превращать температурно-компенсационное соединение в полностью жёсткое, если такой способ не предусмотрен производителем.
Это может нарушить работу пластикового водостока при изменениях температуры.
Где устанавливается соединитель
Соединитель располагается непосредственно в месте стыка двух прямых желобов.
Он не используется:
- вместо угла здания;
- вместо заглушки;
- вместо воронки;
- для соединения вертикальных труб.
Каждая из этих задач решается отдельным элементом водосточной системы.
Как подобрать соединитель для существующего водостока
Перед покупкой желательно определить:
- производителя водосточной системы;
- серию;
- диаметр желоба;
- цвет;
- состояние соседних желобов.
В рассматриваемом ассортименте:
ТЕХНОНИКОЛЬ 125/82 → желоб D125;
ТЕХНОНИКОЛЬ ОПТИМА 120/80 → желоб D120.
Использование штатной комплектующей соответствующей серии снижает риск несовместимости при монтаже.
Можно ли соединить желобы 120 и 125 мм
Обычным штатным соединителем — нет.
Желоба D120 и D125 относятся к разным водосточным системам и имеют различную геометрию.
Если при ремонте существующей системы требуется заменить элемент, лучше сначала точно определить установленную серию.
Что купить вместе с соединителем
Для сборки горизонтальной части водостока обычно требуются:
- водосточные желоба;
- соединители;
- кронштейны;
- заглушки;
- углы желоба;
- воронки;
- при необходимости защитные решётки.
Для вертикальной части отдельно используются трубы, колена, муфты, хомуты и сливы.
Все элементы желательно подбирать в рамках одной совместимой серии.
Цена соединителя желоба
Цена соединителя водосточного желоба зависит от серии и исполнения.
В каталоге e-stroyka.by представлены соединители для:
При расчёте полного водостока необходимо учитывать не только стоимость одного элемента, но и количество стыков между желобами.
Актуальная цена каждой позиции указана в карточке товара.
Купить соединитель водосточного желоба в Минске
В интернет-магазине e-stroyka.by можно купить соединитель водосточного желоба ТЕХНОНИКОЛЬ в Минске для систем 125/82 и ОПТИМА 120/80.
В текущем каталоге представлены соединители для желобов диаметром 125 и 120 мм. Вместе с ними можно подобрать желоба, кронштейны, воронки, углы, заглушки и другие совместимые комплектующие.
Доступен самовывоз в Минске и доставка по Беларуси.
